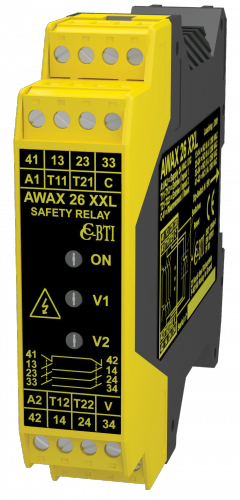

Awax 26XXLP - Comitronic BTI

Awax XXL26P - przekaźnik bezpieczeństwa i awaryjnego zatrzymania marki Comitronic-BTI.

styki bezpieczeństwa/diagnostyczne: 3x NO 8A/250V redundant / 1x NF 8A/250V

Zasilanie 24V

Kategoria bezpieczeństwa 4 zgodnie z EN 954-1

Safety Integrity Level: SIL 3

Podstawowe parametry modułu:

- sterowanie awaryjnym zatrzymaniem,

- sterowanie wyłącznikami mechanicznymi,

- sterowanie systemami łączenia, - kontrola wyłączników Comitronic BTI,

- kontrola zwarcia (DLC),

- ręczne lub automatyczne zerowanie układu,

- zasilanie 24 VAC/DC,

- szerokość modułu 22,5mm.

AWAX 26XXL - PRZEKAŹNIKI BEZPIECZEŃSTWA

Sterownik czujnika na proces Acotom / wyłączniki mechaniczne / wyłączniki awaryjne

Kontrola przeciwzakleszczeniowa przycisku reset

Ultraszybka kontrola zwarć "DLC": wykrywanie zwarć w 2 µs, samoczynne resetowanie

Zarządzanie bezpieczeństwem w kompaktowym formacie 22,5 mm

Charakterystyka serii przekaźników bezpieczeństwa Comitronic Awax 26XXL

• Poziom bezpieczeństwa z kontrolerem AWAX: PL = e
• Kategoria bezpieczeństwa: 4
• Poziom integralności bezpieczeństwa: SIL 3
• AWAX26XXL: Styki bezpieczeństwa/diagnostyczne: 3x NO 8A/250V redundantne / 1x NF 8A/250V szeregowe (wersja XXL) lub równoległe (wersja XXLP)
• AWAX26XXLT6 : Styki bezpieczeństwa/diagnostyczne: 3x NO 6A/250V redundantne / 1x NC 6A/250V redundantne szeregowe (wersja XXL) lub równoległe (wersja XXLP)
• Czas do niebezpiecznej awarii: MTTFd = 415 lat
• Ilość cykli przed wystąpieniem niebezpiecznego uszkodzenia: B10d=100.000 przy 5A
• Czas trwania ryzyka: maks. 20 ms
• Ochrona przed przecięciem kabla: tak (otwarcie linii bezpieczeństwa)
• Ochrona przed zwarciem i przeciążeniem: tak, z wykorzystaniem DLC (otwarcie linii bezpieczeństwa i ograniczenie prądu w stykach)
• Reakcja 2 µs ultraszybka
• Wskaźniki: 3 diody LED do diagnostyki
• Reset: konfigurowalny za pomocą dip-switcha (SR=automatyczny, N=ręczny)
• Montaż: symetryczna szyna DIN 35mm na DIN 50022
• Montaż: Puszka elektryczna IP 20
• Podłączenie elektryczne: Maksymalnie 14 AWG (2,08 mm²) / minimum 250V
• Temperatura pracy: -20°C do +60°C
• Certyfikacja: TÜV Rheinland 01/205/5168/11
• UL 508 / C22.2 no.14 C-UL-US listed 34CB (file E214209)
