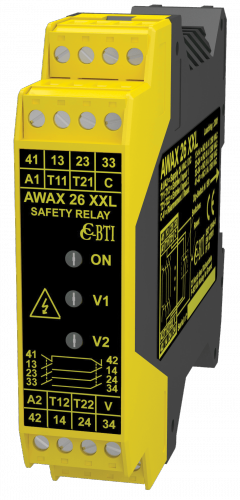

Awax 26XXL-485 - Comitronic BTI
Opis
Awax XXL26 - przekaźnik bezpieczeństwa i awaryjnego zatrzymania marki Comitronic-BTI.
styki bezpieczeństwa/diagnostyczne: 3x NO 8A/250V redundant / 1x NF 8A/250V
Zasilanie 24V
Kategoria bezpieczeństwa 4 zgodnie z EN 954-1
Safety Integrity Level: SIL 3
Podstawowe parametry modułu:
- sterowanie awaryjnym zatrzymaniem,
- sterowanie wyłącznikami mechanicznymi,
- sterowanie systemami łączenia, - kontrola wyłączników Comitronic BTI,
- kontrola zwarcia (DLC),
- ręczne lub automatyczne zerowanie układu,
- zasilanie 24 VAC/DC,
- szerokość modułu 22,5mm.
AWAX 26XXL - PRZEKAŹNIKI BEZPIECZEŃSTWA
Sterownik czujnika na proces Acotom / wyłączniki mechaniczne / wyłączniki awaryjne
Kontrola przeciwzakleszczeniowa przycisku reset
Ultraszybka kontrola zwarć "DLC": wykrywanie zwarć w 2 µs, samoczynne resetowanie
Zarządzanie bezpieczeństwem w kompaktowym formacie 22,5 mm
Charakterystyka serii przekaźników bezpieczeństwa Comitronic Awax 26XXL
- Poziom bezpieczeństwa z kontrolerem AWAX: PL = e
- Kategoria bezpieczeństwa: 4
- Poziom integralności bezpieczeństwa: SIL 3
- AWAX26XXL: Styki bezpieczeństwa/diagnostyczne: 3x NO 8A/250V redundantne / 1x NF 8A/250V szeregowe (wersja XXL) lub równoległe (wersja XXLP)
- AWAX26XXLT6 : Styki bezpieczeństwa/diagnostyczne: 3x NO 6A/250V redundantne / 1x NC 6A/250V redundantne szeregowe (wersja XXL) lub równoległe (wersja XXLP)
- Czas do niebezpiecznej awarii: MTTFd = 415 lat
- Ilość cykli przed wystąpieniem niebezpiecznego uszkodzenia: B10d=100.000 przy 5A
- Czas trwania ryzyka: maks. 20 ms
- Ochrona przed przecięciem kabla: tak (otwarcie linii bezpieczeństwa)
- Ochrona przed zwarciem i przeciążeniem: tak, z wykorzystaniem DLC (otwarcie linii bezpieczeństwa i ograniczenie prądu w stykach)
- Reakcja 2 µs ultraszybka
- Wskaźniki: 3 diody LED do diagnostyki
- Reset: konfigurowalny za pomocą dip-switcha (SR=automatyczny, N=ręczny)
- Montaż: symetryczna szyna DIN 35mm na DIN 50022
- Montaż: Puszka elektryczna IP 20
- Podłączenie elektryczne: Maksymalnie 14 AWG (2,08 mm²) / minimum 250V
- Temperatura pracy: -20°C do +60°C
- Certyfikacja: TÜV Rheinland 01/205/5168/11
- UL 508 / C22.2 no.14 C-UL-US listed 34CB (file E214209)
