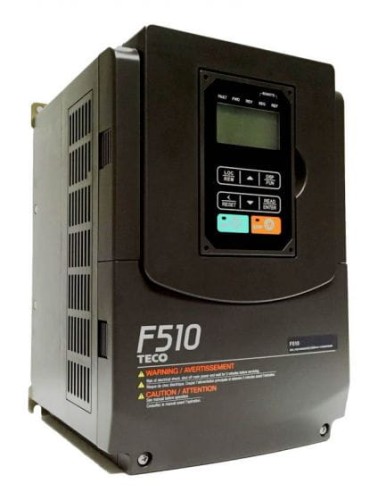

F510-4100-E3 - falownik Teco F510

TECO F510-4100-H3 - falownik TECO dedykowany do aplikacji pompowych i wentylatorowych. Moc: 75kW,  zasilanie 3x400V. Przeciążalność: 120% /60sek. Wbudowany zaawansowany wyświetlacz LED/LCD, obudowa IP20.  Posiada predefiniowane funkcje do sterowania pracą pomp, wentylatorów bądź instalacji HVAC.

Teco F510 - zastosowanie

Sterowanie wentylatorami, pompami, dmuchawami, odpowiedna dla Automatyki budynków i aplikacji HVAC. Wbudowane sterowanie kaskadowe wieloma pompami, tryby uśpienia. Wbudowane moduły Modbus, BACnet i Metasys N2 obniżają koszty instalacji w budynkach. Wbudowane specjalne funkcje dla aplikacji typu wentylator / pompa: funkcja „Standby” (oszczędność pompy przy braku poboru wody w przepompowni), sterowanie wielu pomp jednocześnie, rotacja pomp, funkcje automatycznego oszczędzania energii (AES), funkcje sterownika PLC,

Funkcje: funkcja bezpieczeństwa STO bezpieczne wyłączenie momentu zgodna z SIL2 IEC61508:2000 i Kat 3 EN95-1, funkcje bezpieczeństwa: stop i pożarowa, bezpieczeństwa, PID, funkcje sterownika PLC, komunikacja: wbudowany Modbus, wbudowany BACnet i Metasys N2, Profibus-DP, TCP-IP, DeviceNet, CANopen, sterowanie do 16 sekwencji częstotliwości, wbudowany tranzystor hamujący, „Soft PWM” cicha praca silnika, funkcja Autotuning

Sterowanie: skalarne (U/F), wektorowe bez-czujnikowe, wektorowe bez-czujnikowe do silników z magnesami trwałymi PM

Maksymalna częstotliwość wyjściowa: 400Hz

Moce: 0,75-600kW

Napięcia zasilania: 3-Faz 400VAC /500V /600V /1000V

Prądy wyjściowe:  3,4-960A

Przeciążalność:120 %/60s

Klasa ochrony: IP55/IP20

Temperatura otoczenia: -10 do +50 oC

Panel operatorski: wbudowany z potencjometrem z możliwością wyciągnięcia i zainstalowania na drzwiach

Wbudowane wejścia/wyjścia: 6 wejść cyfrowych, 3 wyjścia cyfrowe, 2 wejścia analogowe, 2 wyjście analogowe, 1 wejście impulsowe, 1 wyjście impulsowe

Filtr RFI: Tak - zgodny z (IEC) EN61-800-3

Programowanie: z panela, z komputera

TECO F510 - technologie

Technologia sterowania silnikami z magnesami trwałymi PM zmniejsza zużycie energii. Silniki PM o wysokiej sprawności mają coraz większe znaczenie dla obecnego trendu oszczędzania energii i redukcji emisji zakłóceń.

Technologia „Ultra Low Motor Noise Soft PWM” zmniejsza składową zgodną napięcia, ograniczając zakłócenia elektromagnetyczne EMI co zmniejsza hałas silnika.

Sterowanie kaskadowe pompami automatyczne utrzymanie stałego ciśnienia w podczas zmiennego zapotrzebowania na wodę w układach pompowych pracujących na wspólny kolektor. Możliwość sterowania pracą od 1 do 8 pomp. F510 umożliwia wykrycie zablokowania pompy zapobiegając wzrost ciśnienia w instalacji oraz w przypadku zaniku przepływu przejście w stan uśpienia i oszczędzając energię oraz wyłączając pompy pracującej na sucho

Pożarowa funkcja bezpieczeństwa jest kluczowa dla zapewnienia usuwania dymu z budynku podczas pożaru. W tym trybie, napęd będzie pracował pod pełnym obciążeniem ignorując wszystkie zabezpieczenia programowe do momentu wyzwolenia zabezpieczeń sprzętowych lub uszkodzenia napędu, aby spełnić wymagania dotyczące oddymiania i ograniczyć szkody wyrządzone przez dym ludziom.

Komunikacja Metasys jest protokołem komunikacyjnym opracowanym przez Johnson Controls Inc. Jest on dostosowany do rzeczywistych potrzeb użytkownika. Metasys N2 jest łatwy w instalacji, obsłudze i regulacji. Może również zbierać, zapisywać, zachowywać i zarządzać ważnymi wiadomościami i danymi systemu, aby osiągnąć najlepszy efekt automatycznego zarządzania i oszczędzania energii.

Komunikacja BACnet jest protokołem komunikacyjnym dla sieci automatyki i sterowania budynkami. Jest to protokół zgodny z normami ASHRAE, ANSI oraz ISO. BACnet został zaprojektowany w celu umożliwienia komunikacji pomiędzy systemami automatyki i sterowania budynkami w takich zastosowaniach jak: ogrzewanie, wentylacja i klimatyzacja, sterowanie oświetleniem, kontrola dostępu, systemy wykrywania pożaru i związane z nimi urządzenia. Protokół BACnet dostarcza mechanizmów dla skomputeryzowanych urządzeń automatyki budynkowej do wymiany informacji, niezależnie od konkretnej usługi budowlanej, którą wykonują.

Funkcja RTC zegar czasu rzeczywistego.

Automatyczna funkcja oszczędzania energii AES przetwornicy F510 może automatycznie dostosować napięcie wyjściowe oraz zmniejszyć prąd wyjściowy w zależności od obciążenia przetwornicy. Moc wyjściowa zmienia się w zależności od obciążenia. Funkcja AES ma najwyższą skuteczność przy małych obciążeniach.

Funkcja STO „Safety Torque Off” bezpieczne wyłączenie obciążenia spełnia wymagania: ● EN ISO 13849-1 Cat/PLd ● EN61508 SIL2 ● EN60204-1 Category 0 ● EN62061 SIL CL2. Dzięki niej nie wymagane stosowanie stycznika pomiędzy przetwornica częstotliwości a zasilaniem obwodów mocy. Oszczędzić koszty stycznika zwiększa przestrzeń instalacyjną oraz zapewnić szybką i niezawodną ochronę.
