ST-711

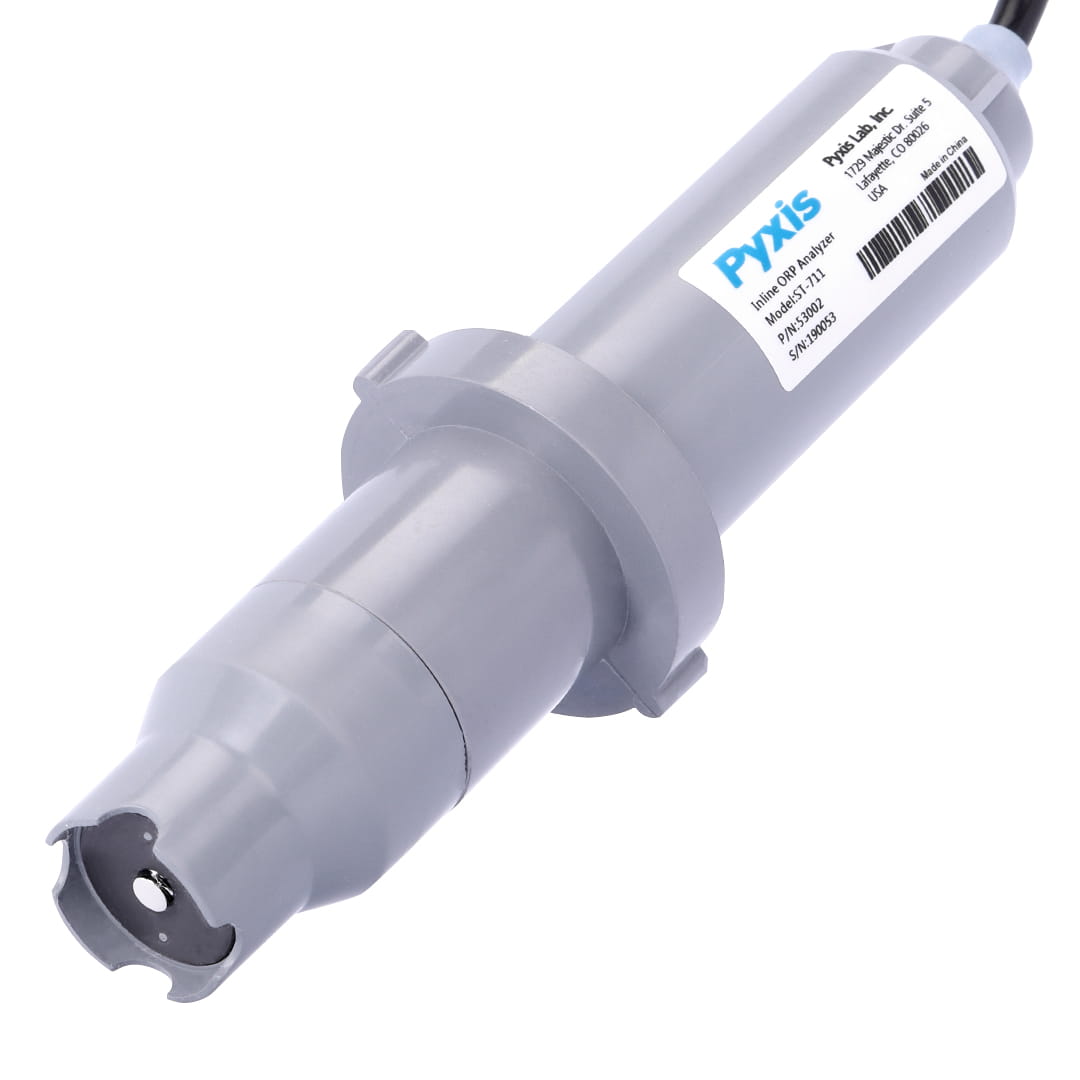

ST-711 | Czujnik ORP „Inline”

• Czujnik ORP z wbudowanymi przetwornikami
• Łączność Modbus
• Bezprzewodowa kalibracja przez uPyxis®.
• Minimalna konserwacja

Dostarczany z trójnikiem ST-001!

Opis produktu

Seria Pyxis Lab® ST-700 połączonych czujników pH i ORP została specjalnie zaprojektowana w celu uproszczenia instalacji, kalibracji i eksploatacji w aplikacjach wody procesowej, przemysłowej, ściekach i wodzie chłodzącej. Czujniki te posiadają wbudowany przetwornik i mogą być używane zarówno w formacie 4-20mA jak i RS-485 MODBUS. W przypadku użycia w formacie RS-485, czujniki te zapewniają również sygnał wyjściowy temperatury. Te cechy znacznie zwiększają możliwości aplikacji, pozwalając na bezpośrednie podłączenie czujników serii ST-710 do większości mikroprocesorowych sterowników OEM, PLC i rozproszonych systemów sterowania.

Ponadwymiarowy dysk platynowy dla ORP i płaskie elementy bąbelkowe czujników pH serii ST-710 zwiększają ich odporność na wody o wysokim stopniu zmętnienia i zanieczyszczenia. Powiększony mostek solny o dużej pojemności złącza zapewnia również długą żywotność czujnika przy minimalnej konserwacji. Urządzenia te idealnie nadają się do pomiaru trudnych wód, gdzie konwencjonalne czujniki pH i ORP zawiodłyby lub wymagałyby wysokich kosztów konserwacji. Czujniki serii ST-710 nie wymagają wymiany elektrod ani uzupełniania chlorku potasu (KCl) i są zaprojektowane tak, aby mogły być używane do końca okresu eksploatacji i całkowicie wymienione. Każdy czujnik posiada sześciostopowy kabel z 7-pinowym adapterem, jak również 1,5-stopowy przewód z 7-pinowym adapterem, co umożliwia szybką instalację i wymianę. Czujniki serii ST-710 są wyposażone w standardowy trójnik instalacyjny ST-001 Pyxis ¾" NPT-CPVC dla aplikacji „Inline”, ale mogą być również instalowane w aplikacjach zanurzonych przy użyciu zestawu MA-102S Submersion Adapter Kit. Dodatkowo, trójniki instalacyjne o większych rozmiarach rur są dostępne w Pyxis Lab®.

Typowe zastosowania

• Oczyszczanie ścieków przemysłowych
• Oczyszczanie wody chłodzącej
• Woda słodka / słonawa / morska
• Woda surowa / napływowa
• Ścieki ściekowe
• Woda powierzchniowa / woda burzowa

Cechy

• Dwa wbudowane przetworniki w obudowie czujnika: 4-20mA i RS-485 obsługujący MODBUS.
• Duża pojemność łączeniowa (w porównaniu do konstrukcji z wymienną elektrodą) prowadząca do dłuższej żywotności.
• Dłuższe cykle konserwacji z wysoką odpornością na zanieczyszczenia.
• Eliminuje potrzebę stosowania przetwornika. Sygnał dostępny jest bezpośrednio w formie 4~20mA lub cyfrowej
• Zwiększona wytrzymałość, gdy kontroler jest z dala od punktu próbkowania.
• Specjalnie zaprojektowane elektrody pH/ORP tolerancyjne na krótki czas zamrożenia podczas transportu lub przechowywania.
• Obudowa ze stali nierdzewnej z podłączeniem uziemiania w celu uniknięcia problemów z pętlami prądowymi.

Specyfikacja

• Zakres ORP - ±1500 mV z dokładnością ±1.0mV
• Czas reakcji - 95% w ciągu 5 sekund
• Zasilanie - 12-36 VDC, ~1W
• Wyjście - 4-20mA izolowane, RS-485 izolowane
• Złącze - IP67 wodoodporne złącze/przewód 1,5m (4,5ft)
• Ciśnienie robocze - do 0.7MPa (100psi)
• Instalacja - ST-001 Pyxis Lab® Standardowy trójnik 3/4 cala NPT do montażu panelowego lub zacisku rurowego / MA-102S Adapter zanurzeniowy do zastosowań zanurzeniowych
• Temperatura przechowywania -20-60 ºC (-4-140 ºF)
• Temperatura pracy - 40-120 ºF (4-49 ºF)
• Materiał obudowy - CPVC
• Wymiary - długość 6,8 cala (172,7 mm), średnica korpusu 1,44 cala (36,6 mm)
• Waga - 0.37 lbs (170g)
• Typowy okres użytkowania - 2+ lat
• Gwarancja - 13 miesięcy od daty wysyłki
• CE i RoHS

Seria ST 710

• ST 710 Czujnik pH i ORP
• ST710 = tylko pH
• ST711 = tylko ORP
• ST712 = podwójna Czujnik pH/ORP
• Połączenie 4-20mA i Modbus RS485
• Połączenie Modbus
• Bardzo długa żywotność czujnika - ponad 2 lata i 1 rok gwarancji
• Szybka wymiana połączenia - nie trzeba wymieniać elektrod
• Bezprzewodowa kalibracja Smart Phone lub jednostek Pyxis SP
• Diagnostyka zanieczyszczenia czujnika przez PC
• Powiększony mostek solny = zredukowana charakterystyka zanieczyszczenia
• 3-4x większa zawartość żelu KCl w porównaniu z konwencjonalnymi Czujnikmi
• Idealne do zastosowań w chłodnictwie i ściekach!
