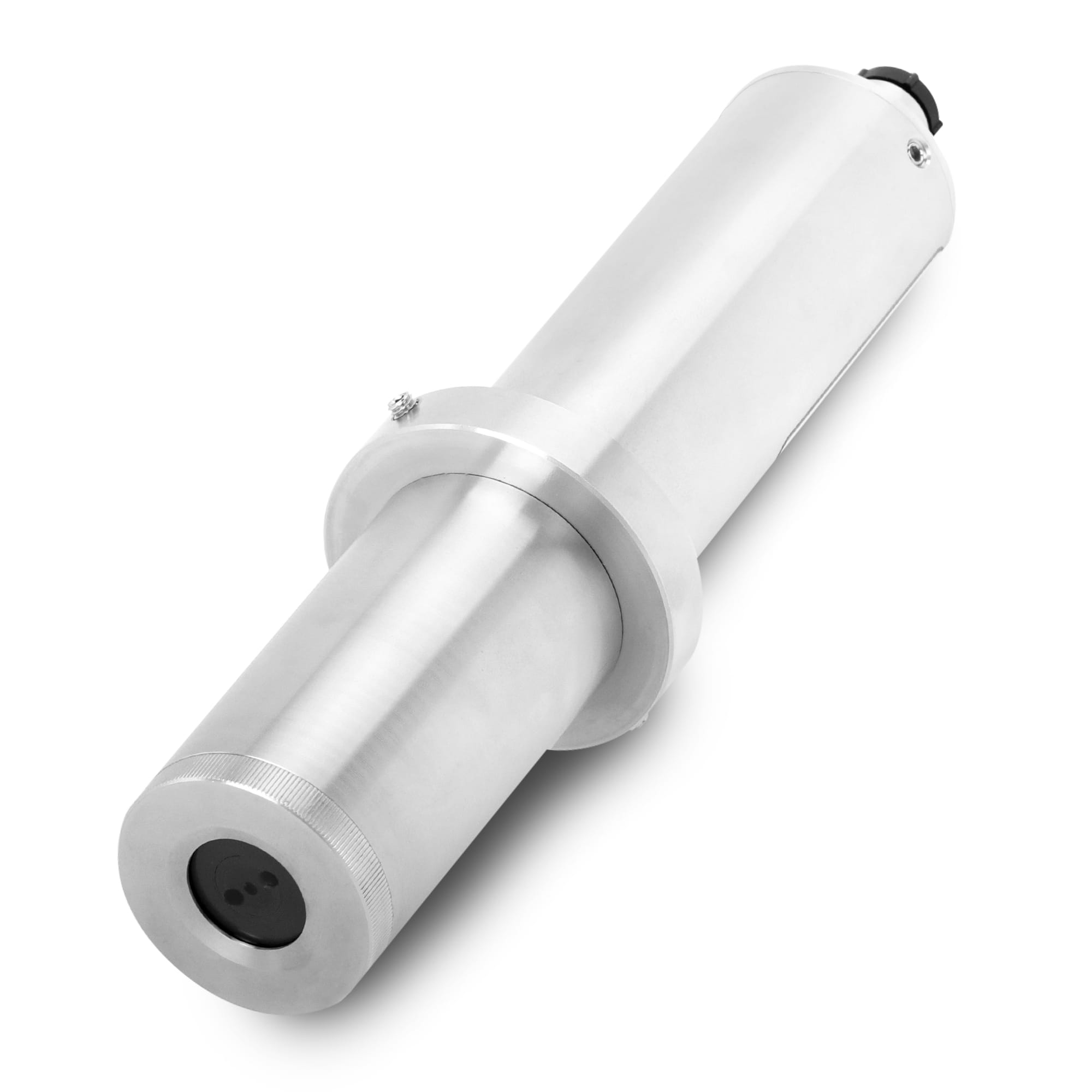

LT-736B

LT-736B | Czujnik ultra niskiej mętności 0,002 – 1000,0 NTU | dioda LED InfraRed 860nm

• Źródło światła LED InfraRed 860nm z certyfikatem ISO
• Zakres 0.001 - 40 NTU
• Prosta kalibracja i diagnostyka za pomocą uPyxis®.
• Do zastosowań w wodzie pitnej i przemysłowej

Opis produktu

LT-736B jest opatentowanym czujnikiem mętności oferowanym w zakresie od 0,002 do 1000,00 NTU o ultra wysokiej rozdzielczości. Szczegóły dotyczące formatu czujnika znajdują się w tabeli specyfikacji, a opcje spełniają wymagania norm ISO-7027 i EPA-180.1. Każdy z czujników serii LT-73X posiada unikalną płaską powierzchnię końcówki dystalnej w szklanej płytce kwarcowej, co pozwala na zwiększenie czystości i łatwość konserwacji oraz zapobiega zakłóceniom powodowanym przez pęcherzyki powietrza. Czujniki te zostały zaprojektowane z myślą o zapewnieniu optymalnej dokładności i wydajności w szerokim zakresie próbek wody o dużej mętności przy zastosowaniu konfiguracji rozproszenia powierzchniowego 90o, oferowane są w dwóch formatach montażu zespołu przepływowego (FR-100 Flow Reservoir lub FT-100 „Inline” trójnik), co czyni je wysoce uniwersalnymi w szerokim zakresie zastosowań do wody pitnej lub przemysłowej. Wszystkie czujniki serii LT-73X są oferowane w wersji z ciepłym białym światłem (LED) lub podczerwienią LED (860nm). Są one zasilane z zasilacza 24 VDC/2W i oferują sygnały wyjściowe 4-20 mA i RS-485 Modbus. Unikalna konstrukcja czujników Pyxis, gdy są czyste, zapewnia stabilność kalibracji <0,02NTU na okres do 1 roku pracy bez konieczności kalibracji. Dodatkowo, czujniki te mogą być bezprzewodowo dostępne przez Bluetooth w celu diagnostyki, czyszczenia i kalibracji przy użyciu aplikacji uPyxis APP na urządzenia mobilne lub stacjonarne i adaptera Bluetooth MA-CR.

Zespół zbiornika przepływowego FR-100 dla instalacji wody pitnej

Czujniki mętności serii LT-73X przeznaczone do stosowania w instalacjach wody pitnej powinny być instalowane z użyciem rezerwuaru przepływu Pyxis FR-100. Ten unikalny zbiornik pracuje w trybie obejściowym przy przepływie 200-400 ml/min i służy jako zbiornik uspokajający przed pomiarem ultra niskiego zmętnienia. Specjalnie zaprojektowany w celu redukcji zakłóceń światła rozproszonego, zespół zbiornika FR-100 pozwala również na eliminację porywania pęcherzyków powietrza, opadania dużych cząstek stałych i zawiesin, w tym wytrącania się substancji nieorganicznych, takich jak żelazo i mangan. Zespół zbiornika przepływowego FR-100 może być montowany na ścianie lub na panelu, a w jego skład wchodzi wlot rurki ¼" z zaworem odcinającym, zawór redukujący ciśnienie, przepływomierz liniowy, wyjście próbki rurką ⅜" i zespół przelewowy, a także dolny zawór kulowy spustowy NTP ½" do usuwania zanieczyszczeń stałych. Czujniki serii LT-73X można łatwo zamontować za pomocą złącza na bocznej ścianie zbiornika przepływowego FR-100 w celu łatwego demontażu i konserwacji. Po opróżnieniu i oczyszczeniu FR-100 służy również do kalibracji punktu ZERO czujnika za pomocą aplikacji uPyxis APP. Wymienne czujniki lub zbiorniki można zakupić niezależnie i zgodnie z życzeniem.

Specyfikacja

• PN 53223
• Żródło świtła (LED) 860nm
• Zgodność ISO-7027
• Zakres 0,002 – 1000.00 NTU
• Zasilanie 22 - 26V DC, Pobór mocy - 1.5W
• Wyjścia Izolowane wyjście analogowe 4 - 20 mA i izolowane wyjście cyfrowe RS-485
• Dostęp bezprzewodowy Bluetooth w połączeniu z MA-CR lub adapterami PowerPACK
• Instalacja FR-100 zespół zbiornika przepływowego / FT-100 trójnik liniowy z gwintem i klejem 1,5" NPT
• Waga 800 gramów (2,1 funta - tylko czujnik)
• Ciśnienie robocze Czujniki serii LT-73X o ciśnieniu do 6,9 bara (100 psi), FR-100 Zbiornik ciśnienia atmosferycznego, FT-100 Trójnik liniowy do 100 psi (6,9 bara)
• Temperatura próbki podczas pracy 1-50oC (33,8-131oF)
• Natężenie przepływu próbki Czujniki serii LT-73X = 0 - 40 l/min (0-10,6 GPM), FR-100 Zbiornik przepływowy = 200 - 400 ml/min, FT-100 Trójnik liniowy = 0 - 40 l/min (0-10,6 GPM)
• Materiały mokre Seria LT-73X - stal nierdzewna 304 / PVC i poliwęglan
• Długość kabla Standardowy kabel MA-4,9CR (adaptery 8-pinowe - 4,9 stopy), Kabel MA-1.5CR (8-pinowy adapter / latające przewody - 1,5 stopy), Dostępne kable przedłużające
• Kalibracja Zestaw kalibracyjny Pyxis Solid State do powtarzalnej kalibracji bez użycia cieczy, Wzorce formazinowe Pyxis i suchy wtórny wzorzec zerowy dla kalibracji w terenie = 0.01 powtarzalności
• P67 – Czujnik
• CE / RoHS
• Wymiary 189mm (7.4 cala) długość x 36mm (1.44 cala) średnica korpusu
