CR-301

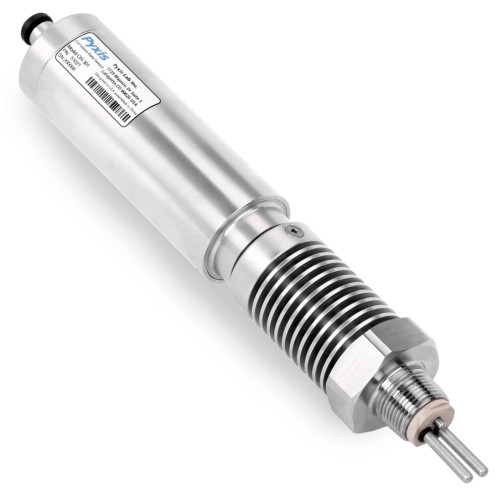

CR-301 | Czujnik korozji LPR do wysokich temperatur/ciśnienia

• Ultra-niskie ogólne wykrywanie korozji do 0.001 MPY
• Końcówka cieczowa tytan/PEEK
• Zintegrowane płetwy chłodzące

Czujniki korozji LPR - a próbki korozji

Zastosowanie czujnika szybkości korozji LPR stanowi cenne narzędzie, które może być łatwo i tanio wdrożone w celu zapewnienia zarówno ogólnych, jak i zlokalizowanych pomiarów korozji w natychmiastowy sposób. W przemyśle panuje powszechne błędne przekonanie, że zastosowanie czujników korozji LPR powinno być identyczne z użyciem próbek korozyjnych. Poziom korozji LPR reprezentuje elektrochemiczny pomiar korozji w czasie rzeczywistym. Chociaż może on być liniowy w odniesieniu do szybkości korozji uzyskanej z utraty wagi próbki wystawionej na działanie wody przez długi okres czasu, szybkość korozji LPR niekoniecznie musi mieć taką samą wartość. Natychmiastowy charakter pomiaru pokazuje „stan w czasie rzeczywistym" w skali Mils-Per-Year (MPY) (1 Mil = 1/1,000 cala) w oparciu o konkretną ocenianą metalurgię i w wielu przypadkach będzie się różnić od próbki korozyjnej. Dane LPR powinny być używane do najlepszego zrozumienia liniowej zależności z próbkami i do oceny i dostosowania wydajności aplikacji w czasie rzeczywistym.

Czujnik szybkości korozji Pyxis CR-301 jest idealny dla ekstremalnych warunków środowiskowych i próbkowania w procesach monitorowania, gdzie wytrzymałość i przystępność cenowa są niezbędne. Czujnik wykorzystuje metodę liniowej polaryzacji rezystancyjnej (LPR) do wytwarzania sygnału surowego. Sygnał surowy jest przetwarzany, wzmacniany i digitalizowany bezpośrednio w samym czujniku. Pozwala to na uniknięcie zakłóceń i tłumienia sygnału surowego, spowodowanych długim okablowaniem wymaganym w innych Czujnikch korozyjnych do oddzielnego przetwornika sygnału lub skrzynki nadajnika. Czujnik korozji Pyxis CR-301 mierzy bezpośrednio przewodność wody w próbce i kompensuje wpływ przewodności na pomiar LPR. Ta unikalna charakterystyka produktu sprawia, że Pyxis LPR jest lepszy pod względem wydajności i dokładności. Poza pomiarem LPR w celu uzyskania ogólnej szybkości korozji, czujnik CR-301 mierzy również szum elektrochemiczny. Zmierzone dane o szumie są używane do obliczenia wskaźnika do ilościowego określenia szybkości korozji zlokalizowanej, zwanej również wżerami.

Typowe zastosowania

• Aplikacje wysokotemperaturowe / wysokociśnieniowe
• Energia geotermalna - proces
• Energia lokalna - ogrzewanie
• Ropa naftowa i gaz - proces / woda wydobywana

Właściwości

CR-301 to autonomiczny czujnik korozyjny LPR o wysokiej temperaturze i ciśnieniu, który może być zasilany ze źródła 24 VDC, takiego jak istniejący sterownik, PLC lub DCS. Czujnik składa się z tytanu i PEEK (polieteroeteroketon), dzięki czemu jest bardzo odporny na ekstremalne warunki procesowe, temperatury i ciśnienia. CR-301 oferuje również rozszerzony zakres korozyjności ogólnej do 995 milsów na rok oraz indeks korozji lokalnej do 100.

W przypadku stosowania z dołączonym adapterem Bluetooth MA-CR Pyxis, CR-301 musi być skonfigurowany poprzez aplikację uPyxis APP dla urządzeń mobilnych lub stacjonarnych. Aplikacja uPyxis jest używana do skonfigurowania CR-301 dla żądanej metalurgii, przypisania nazwy identyfikacyjnej czujnika, uzyskania bieżących odczytów z czujnika. Domyślne zakresy pomiarowe i współczynniki stopu zostaną zastosowane do CR-301 za pośrednictwem aplikacji uPyxis APP, gdy użytkownik wybierze żądaną metalurgię. W razie potrzeby można dostosować niestandardowe współczynniki stopu i zakresy pomiarowe. Dostępne są dodatkowe informacje diagnostyczne, które można wykorzystać do określenia wydajności czujnika lub konieczności przeprowadzenia konserwacji.

• Konstrukcja zapobiegająca zakłóceniom elektromagnetycznym (anti-EMI) z tytanowym korpusem czujnika
• 2x wyjścia 4-20 mA (korozja ogólna i korozja zlokalizowana)
• Wyjście RS-485 Modbus
• Zintegrowana konstrukcja żeber chłodzących do zastosowań wysokotemperaturowych
• Łączność Bluetooth z aplikacją uPyxis® w przypadku użycia z adapterem MA-CR
• Domyślne skale wyjściowe 4-20 mA i współczynniki stopu przypisane do wybranej metalurgii za pomocą uPyxis®.
• Dostosowywanie współczynnika stopu i górnej skali MPY / Index (20mA) zgodnie z życzeniem za pomocą uPyxis®.
• Wykrywanie ultra niskiego ogólnego stopnia korozji do 0.001 MPY

Specyfikacja

P/N - 51021

• Ogólny zakres korozyjny - MPY - 0,001-995 (domyślnie przypisany MPY jest konfigurowalny za pomocą uPyxis®)
• Rozdzielczość - 0,001 MPY lub 1% odczytu
• Zakres korozji zlokalizowanej - indeks - 0.001-100 (domyślnie przypisany MPY jest konfigurowalny przez uPyxis®)
• Kompensacja przewodności - 10-50,000µS/cm
• Interwał odczytu - od 3 do 1440 minut (>3 minuty wymagane dla danych o korozji lokalnej)
• Zakres współczynnika stopu - 0-3 (regulowana wartość domyślna przypisana przez uPyxis® na podstawie metalurgicznego kodu UNS)
• Zasilanie - 24V DC, 2W
• Wyjście - RS-485 i podwójne wyjście 4-20mA
• Waga - 1150g
• Wymiary (LxD) - 280mm L x 52mm D
• Instalacja - 3/4" NPT
• Materiał obudowy - tytan + PEEK
• Ciśnienie robocze - do 500 psi (34,5 bar)
• Temperatura pracy - -10-240 ºC (14-464 ºF)
• Temperatura przechowywania -20-70 ºC (-4-158 ºF)
• Format kabla - 8-pinowy - 5 stóp (1,5 m) (dostępne kable przedłużające)
• Stopień ochrony - IP68
• CE/RoHS
